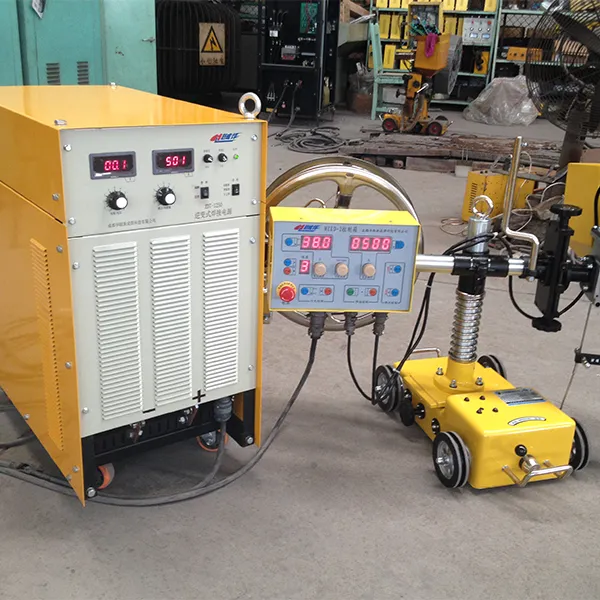

Инверторный источник питания для дуговой сварки под флюсом
Использует технологию мягкого переключения полного моста инвертора, которая обеспечивает низкое энергопотребление и большую экономию энергии
Описание
маркер
Особенности продукта
Использует технологию мягкого переключения полного моста инвертора, которая обеспечивает низкое энергопотребление и большую экономию энергии；
♦ Цифровой управляющий источник питания на базе архитектуры ARM, который может быть совместим с другими контроллерами на базе коммуникационного протокола 485；
♦ технологию мягкого переключения полного моста инвертора, которая обеспечивает низкое энергопотребление и большую экономию энергии；
♦ Два источника питания выводятся параллельно на одной и той же фазе, что обеспечивает высокую перегрузочную способность и хорошие характеристики динамической регулировки；
♦ Можно задать и сохранить параметры 10 каналов, что решает проблему согласованности процесса сварки.
♦ Он обладает двумя характеристиками - ровным и крутым источником питания, который можно использовать в качестве источника питания для ручной сварки угольной дугой и электрошлаковой сварки.；
♦ 100% непрерывность нагрузки, непрерывная работа в круглосуточном режиме；
♦ Он имеет функцию автоматической компенсации напряжения в электросети, что делает работу более стабильной
♦ Оснащенный цифровым блоком управления системой связи, он обеспечивает чрезвычайно низкую частоту отказов
♦ Благодаря удобной системе управления и функции самодиагностики эффективность устранения неполадок повышается
♦ Улучшение условий труда, устранение вредного воздействия дуги на сварщиков, простота в эксплуатации, низкие технические требования к сварщикам；

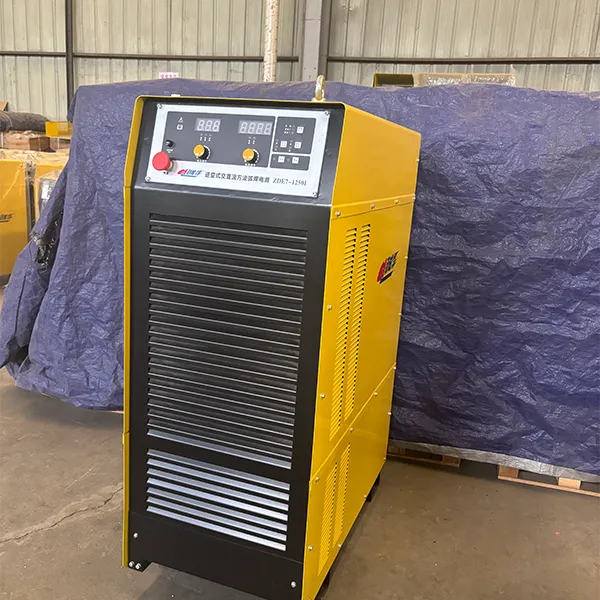

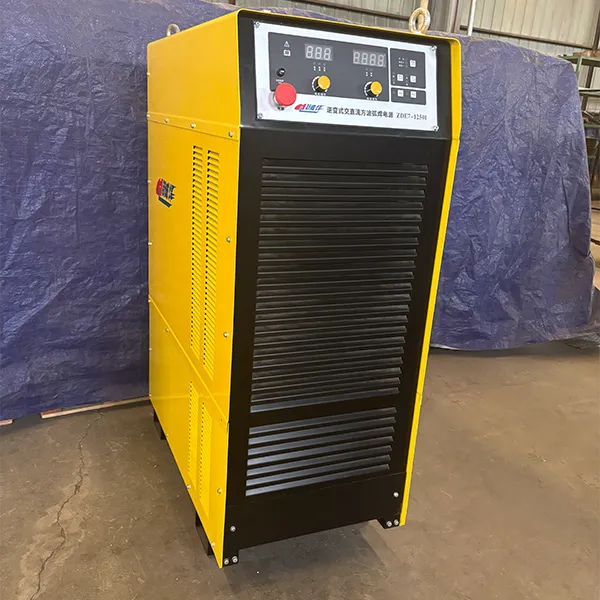

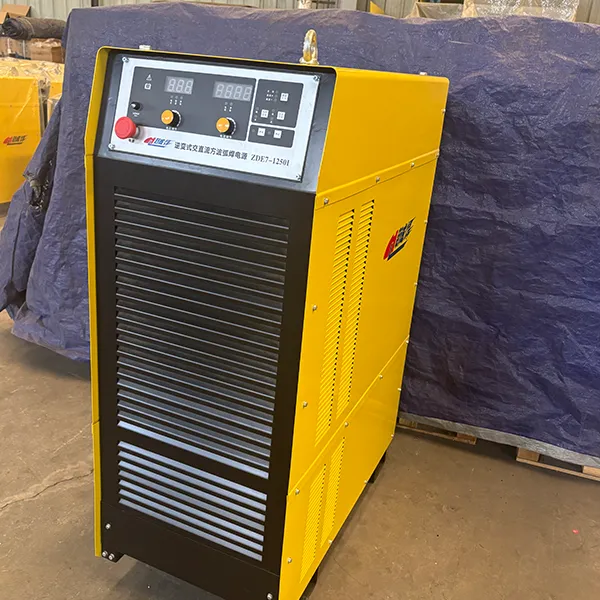

Компания Чэнду Кайхан производит инверторный источник питания для дуговой сварки под флюсом переменного и постоянного тока, который представляет собой новый тип высокоэффективного и энергосберегающего оборудования, включая ZED7-1000I, ZDE7-1250I и другие модели. Он может использоваться для сварки углеродистой конструкционной стали, нержавеющей стали, жаропрочной стали и композитных материалов Он широко используется в различных отраслях промышленности, таких как судостроение, производство сосудов высокого давления, химических контейнеров, мостов, подъемных механизмов и металлургического оборудования.
Эта серия инверторных сварочных аппаратов обладает приемлемыми статическими и внешними характеристиками, хорошими динамическими характеристиками и обладает полным набором функций управления. Ее основными характеристиками являются следующие：
♦ Микропроцессор с ядром ARM используется для осуществления цифрового управления процессом сварки, что повышает точность управления и снижает частоту отказов.
♦ Использование инверторной технологии плавного переключения IGBT позволяет обеспечить высокую стабильность сварочного напряжения при колебаниях напряжения в электросети и изменении длины дуги, высокую способность к саморегулированию дуги и стабильность процесса сварки.
♦ 100% высокая непрерывность нагрузки, подходит для работы в различных высоконагруженных промышленных и горнодобывающих установках, высокая вероятность успешного введения дуги, высокая скорость плавления металла.
♦ Форму сигнала переменного тока можно регулировать, частота переменного тока составляет 10-50 Гц, смещение по постоянному току и соотношение положительного и отрицательного полупериодов переменного тока можно установить на 30%-70% в пределах диапазона параметров, чтобы процесс сварки достиг ожидаемого состояния.
♦ Оборудование имеет функции сварки переменным и постоянным током, и в то же время оно может реализовывать функцию однократного переключения положительных и отрицательных соединений при сварке постоянным током.
♦ Может обеспечить фазовый контроль выходной мощности многопроволочной и многодуговой сварки для обеспечения стабильности многодуговой сварки.
♦ Энергосбережение и энергосберегающая мощность, низкая стоимость использования, по сравнению с обычными тиристорными источниками питания, экономия энергии составляет более 20%, а требования к мощности электросети низкие.
♦ Охлаждающий вентилятор автоматически запускается и останавливается в соответствии с заданной температурой, что не только экономит энергию, но и продлевает срок службы вентилятора.
Технические характеристики
| Параметр | ZD7-630I | ZD7-1000I | ZD7-1250I |
| Входное напряжение / частота | Трёхфазное 380 В ±10% / 50 Гц | 380 В ±10% / 50 Гц | 380 В ±10% / 50 Гц |
| Номинальная входная мощность | 35,8 кВА | 56,8 кВА | 71 кВА |
| Номинальный входной ток | 51 А | 83 А | 115 А |
| Номинальный рабочий цикл | 60% | 100% | 100% |
| Диапазон регулировки тока | 60–630 А | 100–1000 А | 100–1250 А |
| Диапазон регулировки напряжения | 14–44 В | 16–50 В | 16–50 В |
| Напряжение холостого хода | 68 В | 72 В | 80 В |
| КПД | ≥89% | ≥89% | ≥89% |
| Коэффициент мощности | ≥0,87 | ≥0,87 | ≥0,87 |
| Диаметр применяемой проволоки (мм) | Ф1,6–Ф4 | Ф2,4–Ф5 | Ф2,4–Ф5 |
| Масса сварочного аппарата | 60 кг | 90 кг | 100 кг |
| Габариты (Д×Ш×В, мм) | 620×360×700 | 700×380×770 | 700×380×770 |
| Класс изоляции главного трансформатора | H | H | H |
| Класс изоляции выходного реактора | B | B | B |
| № | Параметр | AC | DC |
| 1 | Входное напряжение / частота | Трёхфазное 380 В ±10% / 50 Гц | 380 В ±10% / 50 Гц |
| 2 | Номинальная входная мощность | 73 кВА | 52 кВА |
| 3 | Номинальный входной ток | 115 А | 78 А |
| 4 | Номинальный рабочий цикл | 100% | 100% |
| 5 | Диапазон регулировки тока | 100–1250 А | 100–800 А |
| 6 | Диапазон регулировки напряжения | 16–44 В | 16–44 В |
| 7 | Напряжение холостого хода | 87 В | 87 В |
| 8 | КПД | ≥78% | ≥86% |
| 9 | Коэффициент мощности | ≥0,89 | ≥0,89 |
| 10 | Диапазон частоты выхода AC | 10–30 Гц | – |
| 11 | Диаметр применяемой проволоки (мм) | Ф2–Ф5 | Ф2–Ф5 |
| 12 | Класс изоляции главного трансформатора | F | F |
| 13 | Класс защиты корпуса | IP21S | IP21S |
| 14 | Масса сварочного аппарата | 210 кг | 210 кг |
| 15 | Охлаждение источника питания | Воздушное | Воздушное |
| 16 | Габариты (Д×Ш×В, мм) | 900×470×1280 | 900×470×1280 |
